SAÉ13 – Découvrir un dispositif de transmission
Lors de la SAE 13, le principe de ce projet était d’analyser les résultats obtenus lors de l’analyse de prises RJ45 et de câbles RJ45, en utilisant un analyseur de câble (FLUKE). Lors de la réception des données, nous avons utilisé un tableur pour calculer les valeurs, en utilisant des diagrammes et des tableaux, mais également à l’aide de calculs.
Libre Office Calc
Pour la mise en forme, nous avons utilisé LibreOffice, qui est gratuit et propose les mêmes fonctionnalités qu’Excel.

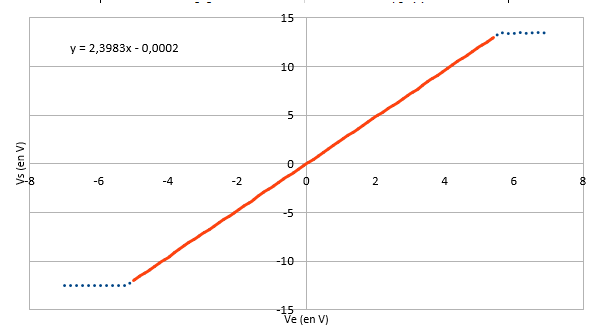

Voici la creation de diagramme pour mieux visualiser les resultats

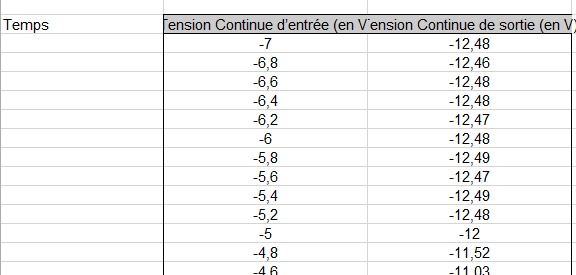

Ici, vous pouvez apercevoir la création d’un tableau grâce aux valeurs observées.

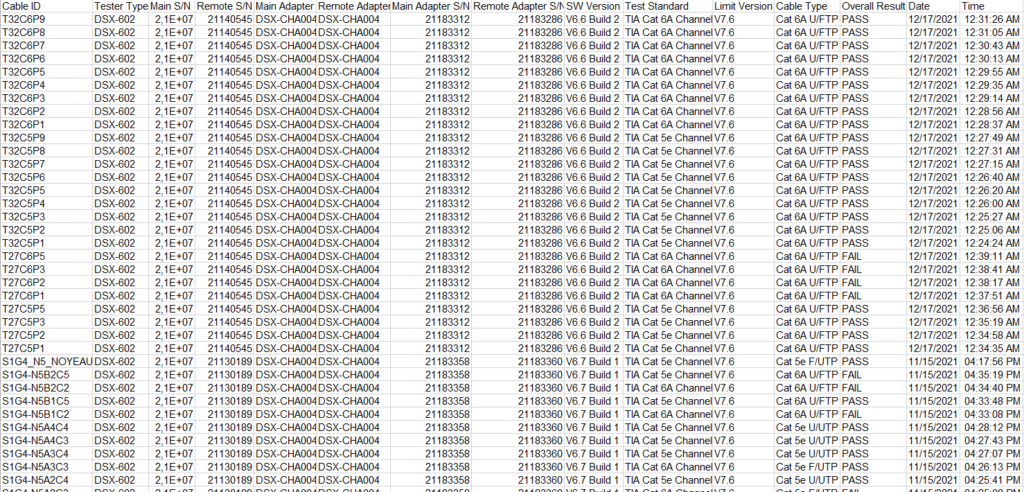

Voici les résultats exportés du Fluke concernant les mesures de prises RJ45.
Competence acquise
Ce projet m’a vraiment aidé dans l’utilisation de nouveaux outils, mais aussi dans la création de l’analyse des câbles et la gestion des résultats, ainsi que pour vérifier et tester la conformité des câbles et des prises.
